产品特点

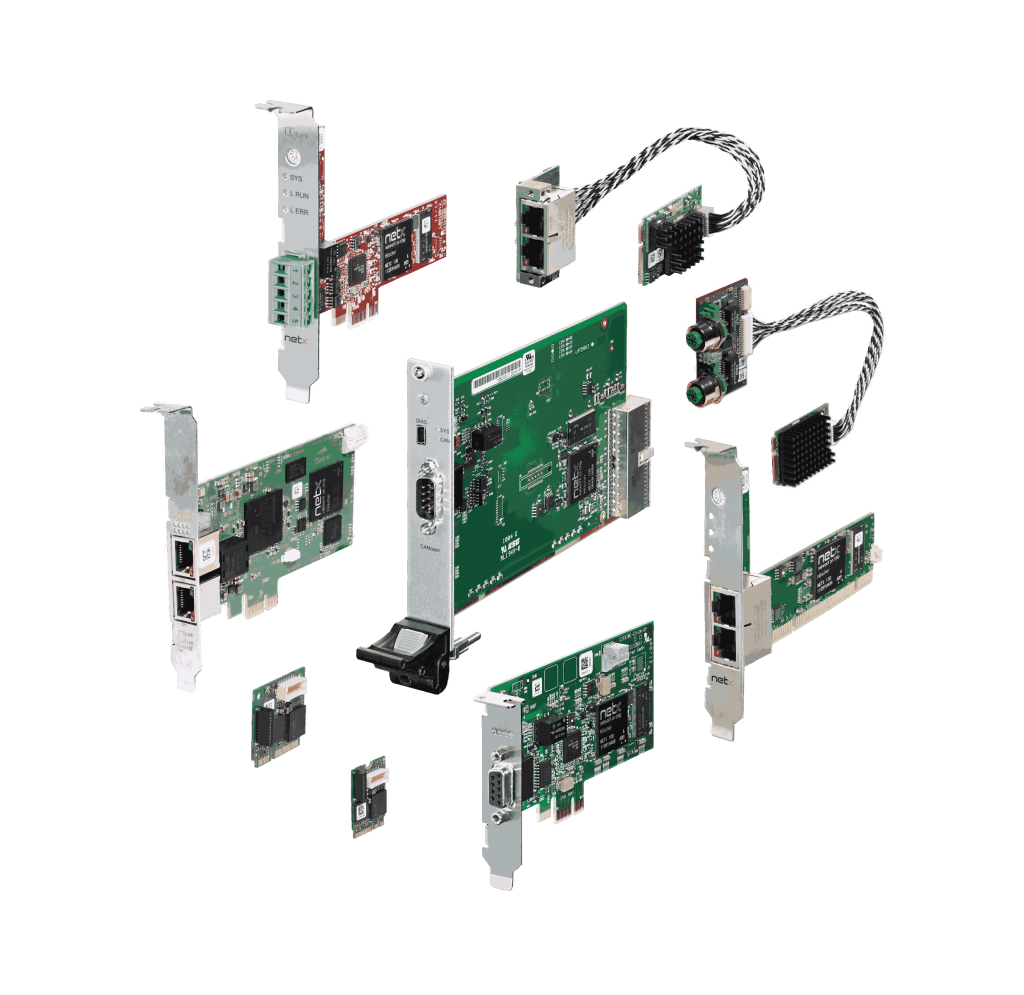

小巧体积,可在低功耗平台上运行
![](http://www.intelnect.com/wp-content/uploads/2020/07/HK-CIFX-1024x718.png)
HK-CIFX支持的现场总线与工业以太网协议众多,包含PROFIBUS,PROFINET,CANopen,EtherCAT,DeviceNet,Ethernet/IP,CC-Link,CC-Link IE Field Basic,Modbus,POWERLINK等,所有支持的协议均已通过各协会组织的标准认证。由于采用 netX 技术,实现所有实时以太网协议只需一个硬件。只需加载不同固件,即可更改通讯协议(仅限同型号)
为了快速,轻松地进行集成,该系列板卡提供了广泛的设备驱动程序。 除了免费的C-Toolkit外,还提供了所有相关操作系统的驱动程序以及第三方供应商的软PLC驱动程序。
图形化和直观的配置工具,可实现简单、快速的调试
- 配置所有产品和自动化网络
- 配置主站和从站
- 基于常见的FDT / DTM标准
- 包括用于PROFINET I/O IRT Controller的拓扑编辑
协议栈在PC卡上自主执行,并通过双端口内存(DPM)或直接内存访问(DMA)与主机进行数据交换与处理。所有PC卡都使用相同的驱动程序和配置工具,和协议和板卡接口类型无关。
通过旋码开关分配唯一的槽号,提供不同长度的电缆、M-12 接头、额外 NVRAM,更大温度范围,2 通道卡或分离网络接口 – 始终为众多硬件选择提供适合应用的解决方案。
应用举例
实现基于PC的自动化
自动化控制
将HK-CIFX连接到PC端作为协议主站使用,控制各类从站模块(如IO和伺服)。在PC端可通过二次开发包对HK-CIFX进行操作,从而集成到各类工业软件当中,常常用于机器人、半导体行业
![](http://www.intelnect.com/wp-content/uploads/2020/07/自动化控制-1024x403.png)

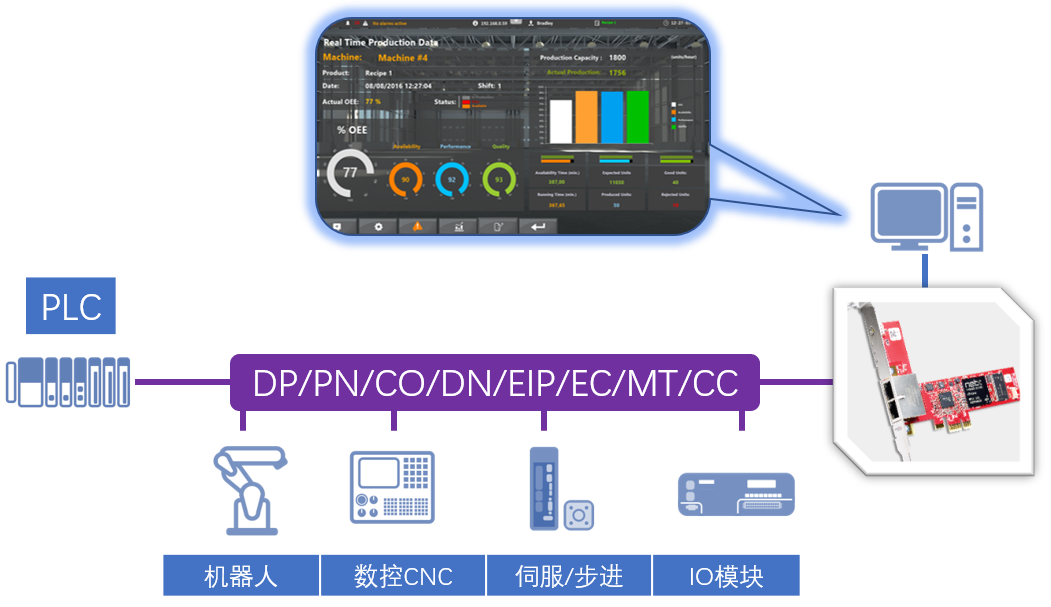

数据采集与监控
将HK-CIFX连接到PC端作为协议从站使用,可以获取任何协议网络中的数据并进行可视化,常用于机器视觉、智能制造等行业
![](http://www.intelnect.com/wp-content/uploads/2020/07/数据采集与监控-1024x591.png)

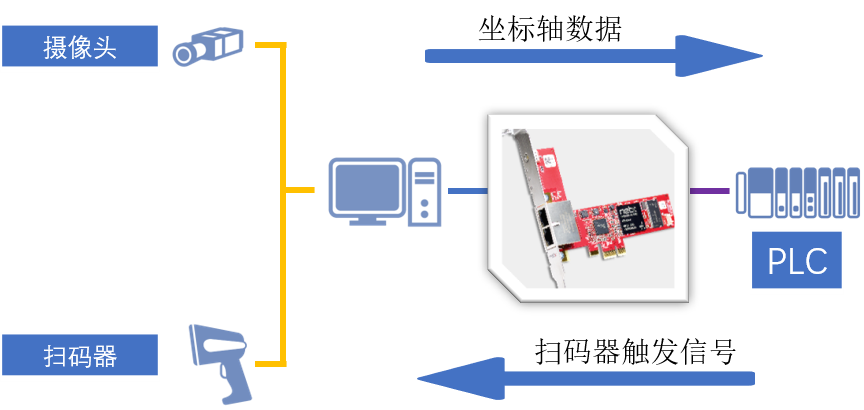

数据转接
将HK-CIFX作为PC与PLC之间的数据传输桥梁,可以将PC上的数据(如视觉坐标轴数据)传输给PLC,也可以将PLC传输过来的数据用于触发连接到PC上的设备(如扫码器等)
![](http://www.intelnect.com/wp-content/uploads/2020/07/数据转接.png)
产品选型
联系虹科工程师为您选配最优型号
![](http://www.intelnect.com/wp-content/uploads/2020/07/选型表2.png)
资料下载
- HK-CIFX PC板卡数据手册
- HK-CIFX 50 50E 70E 100EH用户手册
- HK-CIFX 80 90 90E 104C用户手册
- HK-CIFX软件安装手册
- HK-CIFX板卡作为EtherCAT从站的基本使用举例
- HK-CIFX板卡作为EtherCAT主站的基本使用举例
- HK-CIFX板卡作为PROFINET从站的基本使用举例
- HK-CIFX板卡作为PROFINET主站的基本使用举例
- HK-CIFX板卡作为PROFINET从站与S7-200 SMART PLC的基本使用举例
- HK-CIFX PC板卡Centos环境下驱动安装及通讯配置操作指南
- HK-CIFX PC板卡Linux环境下驱动安装及通讯配置操作指南
常见问题及解答
通过配置、调试和诊断软件 SYCON.net可以实现对板卡支持的工业协议、八种现场总线以及所有最新的实时以太网系统,并能管理复杂的异型网络结构。
板卡提供对不同编程级别的支持。 编程级别从底层的双端口内存开始,直到最常见的操作系统的设备驱动程序级别。通常用户开发可直接调用CIFX API进行二次开发,该API适用于不同的操作系统和接口类型。
根据用于传输的数据区域提供多种数据传输机制和同步方法,从板卡的DPM(双端口存储区)获取相应的数据。
为了快速,轻松地进行集成,该系列板卡提供了广泛的设备驱动程序。支持的操作系统包括Windows、INtime、Linux、OPC、 QNX、Windows CE等。
根据加载的固件,cifX板卡可以作为相应的实时以太网或现场总线系统的通信。
通过HK-CIFX通讯板卡可以让工控机快速支持EtherCAT通讯协议,用户也无需深入研究EtherCAT实时通讯协议,直接调用相应的API函数接口即可实现应用程序设计,从而实现对医疗手术机器人控制的目的。总结来说,采用这种方案的医疗手术机器人,为临床医生提供了前所未有的操作便利。他们可以在远程或者直观的界面下,通过精确的定位和力反馈,进行如同亲手操作般的精细手术。此外,我们的板卡还支持其他类型的接口和通信协议,如CANopen、Profinet等,以满足不同应用场景的需求。了解更多
如有更多疑问,欢迎发邮件到info@intelnect.com联系虹科工程师!
虹科HK-CIFX PC板卡应用培训
前期沟通
① 调研工程师的技能和专业背景、以及对工业通讯相关产品的了解程度
② 了解项目应用细节,如采用总线类型、挂载设备数量、通讯数据量、协议功能要求、应用场景等
③ 评估用户行业特性,如半导体、机器视觉、医疗、运动控制等,制定最佳培训方案
安装环境确认与测试
① 确认操作系统及其版本兼容性(如Linux, Windows等)
② 检查硬件配置是否满足软硬安装要求(如CPU、内存、PCI/PCIe插槽等)
③ 测试电脑环境的安全性与网络连接的可用性
硬件环境配置与安装
① 指导完成板卡安装到用户工控机,以及硬件拨码设置
② 指导完成板卡驱动安装与其运行状态确认
③ 指导完成硬件设备信息检测
④ 产品硬件组成、接口、LED指示灯说明
⑤ 提供实时培训,并在结束后提供安装文档和视频资料
SYCON软件安装
① 指导完成SYCON软件版本与硬件驱动兼容性确认,以及SYCON软件安装
② 提供实时培训,并在结束后提供安装文档和视频资料
软件使用与场景构建培训
① 软件界面介绍与基础功能说明
② 板卡固件加载说明
③ 网络拓扑构建说明
④ 网络组态配置
⑤ 通讯在线监测与数据收发测试
⑥ 项目工程与网络配置导出
二次开发和API使用基础培训
① 板卡开发层次架构
② 板卡数据分区与交互机制
③ 板卡API类别与示例说明
④ 提供完善的编程指导手册与文档
实操练习与点评
① 安排实际操作任务,如搭建与第三方PLC或设备网络连接、固件加载、网络组态与在线测试场景,学习时间至少降低60%
② 由讲师进行现场点评和建议
附加售后服务
① 提供产品所有功能的操作视频和文档
② 提供半小时的一对一讲解与技术支持
③ 购买该课程享受5*8优先服务权限等额外支持
虹科HK-CIFX PC板卡Linux环境应用培训
前期沟通
① 调研工程师的技能和专业背景、以及对工业通讯相关产品的了解程度
② 了解项目应用细节,如采用总线类型、挂载设备数量、通讯数据量、协议功能要求、应用场景等
③ 评估用户行业特性,如半导体、机器视觉、医疗、运动控制等,制定最佳培训方案
安装环境确认与测试
① 确认操作系统及其版本兼容性(如Linux, Windows等)
② 检查硬件配置是否满足软硬安装要求(如CPU、内存、PCI/PCIe插槽等)
③ 测试电脑环境的安全性与网络连接的可用性
硬件环境配置与安装
① 指导完成板卡安装到用户工控机,以及硬件拨码设置
② 指导完成板卡驱动安装与其运行状态确认
③ 指导完成硬件设备信息检测
④ 产品硬件组成、接口、LED指示灯说明
⑤ 提供实时培训,并在结束后提供安装文档和视频资料
SYCON软件安装
① 指导完成SYCON软件版本与硬件驱动兼容性确认,以及SYCON软件安装
② 提供实时培训,并在结束后提供安装文档和视频资料
软件使用与场景构建培训
① 软件界面介绍与基础功能说明
② 板卡固件加载说明
③ 网络拓扑构建说明
④ 网络组态配置
⑤ 通讯在线监测与数据收发测试
⑥ 项目工程与网络配置导出
二次开发和API使用基础培训
① 板卡开发层次架构
② 板卡数据分区与交互机制
③ 板卡API类别与示例说明
④ 提供完善的编程指导手册与文档
Linux运行环境搭建培训
① Linux环境下必要功能组件安装
② 板卡Linux驱动包编译与安装
③ 板卡组态配置文件导入、存储目录创建与加载说明
④ 标准例程Debug通讯测试
⑤ 提供实时培训,并在结束后提供安装文档和视频资料
实操练习与点评
① 安排实际操作任务,如搭建与第三方PLC或设备网络连接、固件加载、网络组态与在线测试场景,学习时间至少降低60%
② 由讲师进行现场点评和建议
附加售后服务
① 提供产品所有功能的操作视频和文档
② 提供半小时的一对一讲解与技术支持
③ 购买该课程享受5*8优先服务权限等额外支持
